Introductie

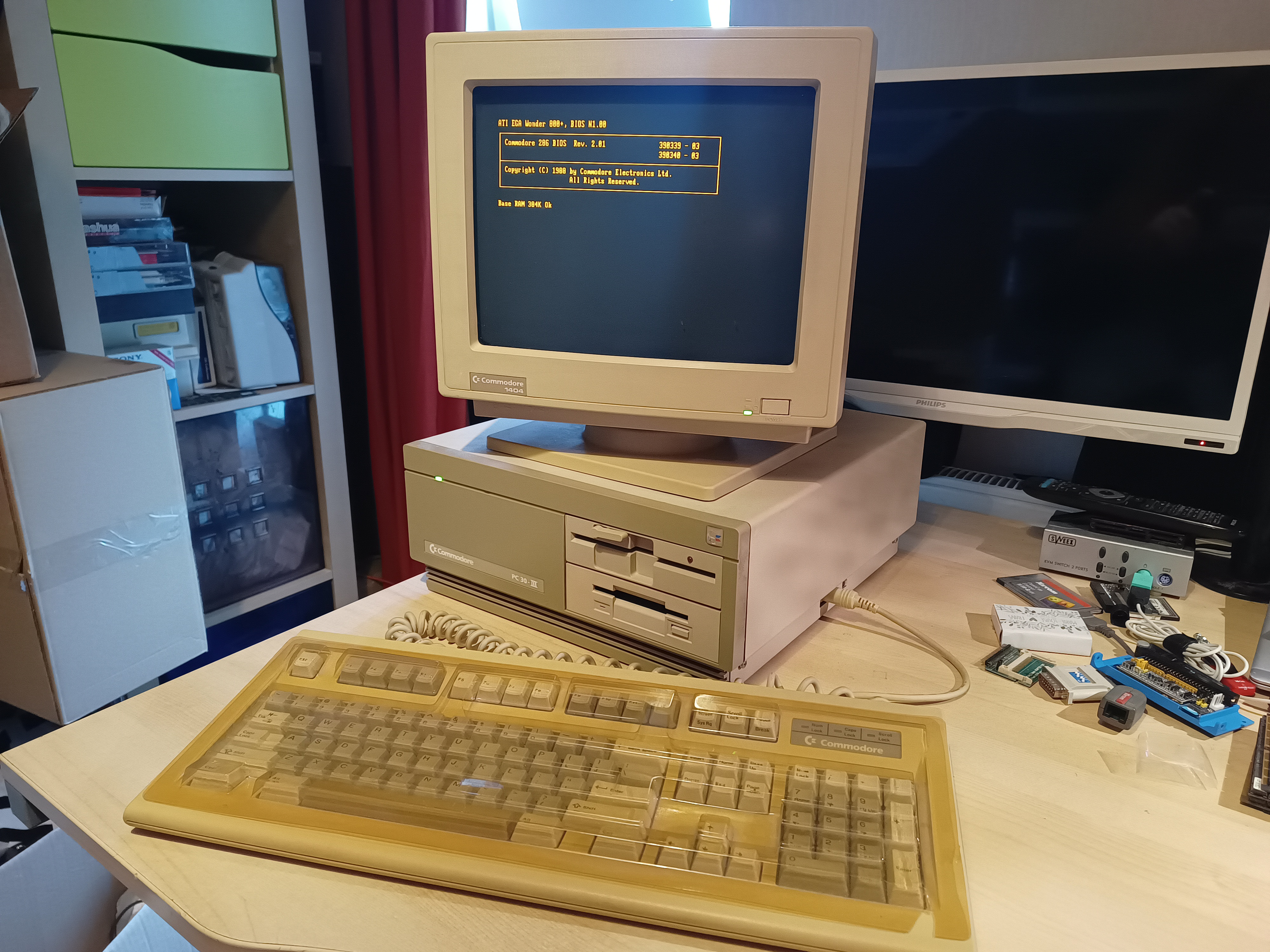

Een kloon-PC van Commodore. Gewoon een standaard 12 MHz 286 met 640KB geheugen. Dat is niet zo spannend, toch?

Nee, dat klinkt niet spannend. Maar deze machine heeft voor heel veel plezier gezorgd inmiddels. Laten we eerst eens naar de hardware kijken.

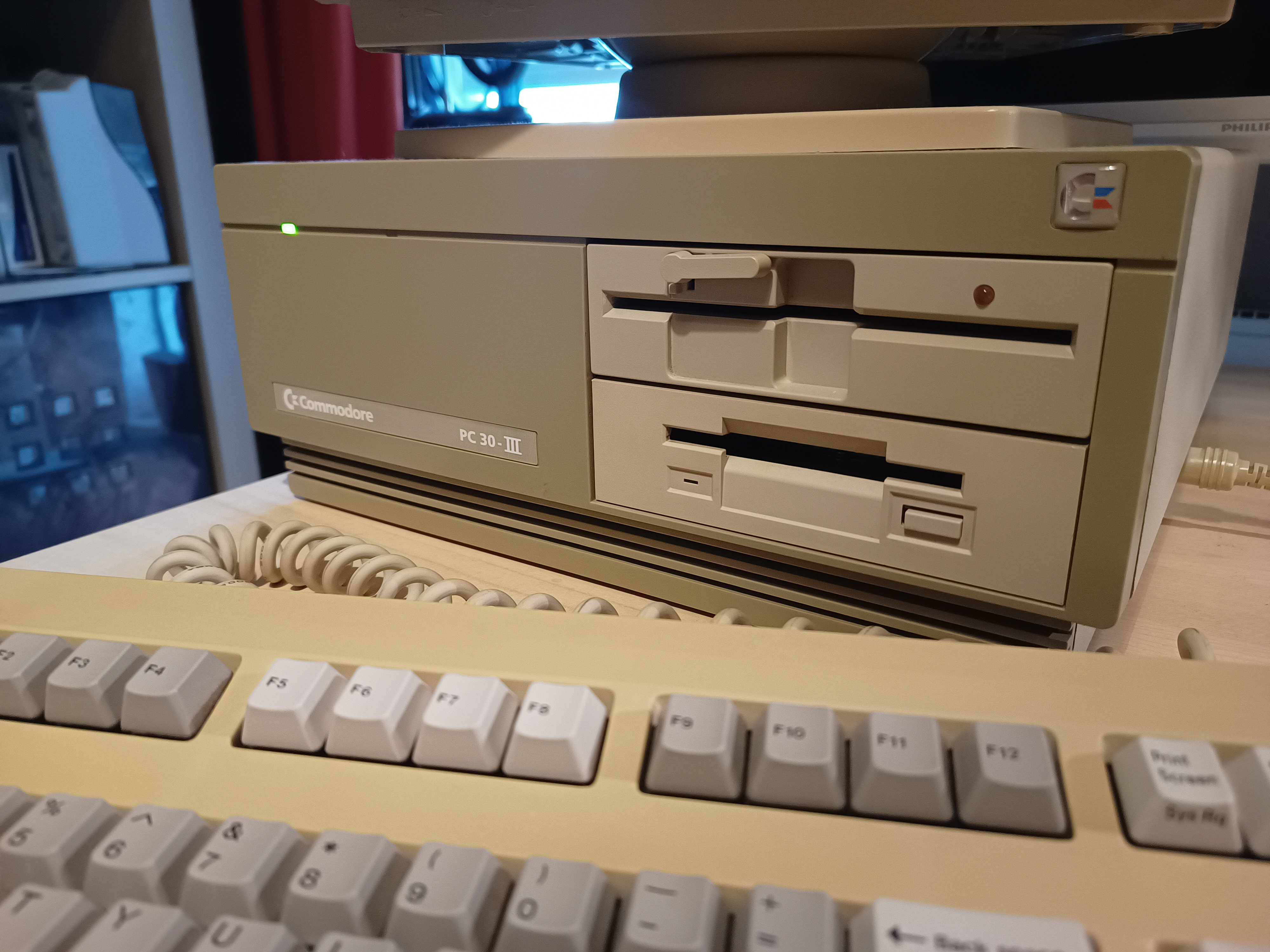

De Commodore PC30-III is volledig AT-compatible (een 100% AT-kloon). De PC30-III is voorzien van een 12MHz 80286 van AMD. Deze is via het BIOS van de machine in te stellen op 6 (IBM 5170), 8 (latere revisies van de 5170) en 12 MHz.
Alle geheugen zit gesoldeerd op het moederbord, 640KB is het maximum zonder uitbreidingskaarten. Tot zover niets bijzonders.

Wat al meer bijzonder is, is dat de PC standaard is uitgerust met een ATI EGA Wonder 800+ met 256KB geheugen aan boord. Dit is een veelzijdige kaart met uitstekende emulatie voor CGA, MDA en zelfs Hercules-modi. De kaart ondersteunt multisync-monitors en auto-detectie van het scherm dat aangesloten is.
De kaart is in dit geval gecombineerd met de Commodore 1404 monochrome EGA-monitor.

Maar wat het meest onderscheidend is, is de ingebouwde 16-bit IDE-controller. Geen XT-IDE, gewoon 16-bits breed op de AT-bus. Ondersteuning voor schijven is uitstekend. Momenteel is een 170MB Maxtor ingebouwd (uit de PS/Valuepoint 425SX/S). In het BIOS is het grootste formaat ingesteld dat beschikbaar is (geen type 47 helaas). De bedoeling is om deze mettertijd te voorzien van een CF-kaart.
De originele harde schijf (een 10MB Western Digital) is overleden. Deze heeft nog wel gedraaid na wat masseren, maar kon niet booten en geen format uitvoeren. Deze schijf staat nu in de vitrinekast.

Als besturingssysteem heb ik DR-DOS 6 geïnstalleerd. Dit heb ik gedaan tijdens de COVID19-pandemie, toen thuiswerken verplicht was en ik hele dagen op de hobbykamer zat. Links op het bureau stond de PC30-III, rechts op het bureau een ProBook 6360b met RDP naar mijn werklaptop. Op rustige momenten was ik met de PC30-III aan het klooien.
Rond dezelfde tijd ontdekte ik (dankzij collega Patrick van den Bosch) het fenomeen videoblogs over vintage computers. De Commodore History Series van The 8-bit Guy was een van de eerste en behandelt ook de PC Compatibles .
Niet lang daarna zag ik voor het eerst sinds een tijd weer de Gary Kildall Special van Computer Chronicles, wat mij inspireerde om met de producten van Digital Research aan de slag te gaan. Het werd een ontdekkingsreis door de jaren '80, via DR-DOS 3.42 en DR-DOS 5 naar DR-DOS 6, en de kracht en mogelijkheden van DRI's producten. Het inspireerde mij ook om DR-DOS 5 te installeren op mijn IBM PC-XT.

De installatie van DR-DOS is voorzien van wachtwoordbeveiliging (zie de video in de foto'smap van de PC30-III) en dat is tevens de reden waarom de PC30-III nog niet is gemigreerd naar een CF-kaart.

De PC30-III is voorzien van een 3Com Etherlink III TP netwerkkaart en daarmee is de PC30-III de sleutel tussen oud en nieuw; de PC30-III maakt het mogelijk om schijfimages te downloaden via FTP en te schrijven naar 3,5" en 5,25" diskettes, voor gebruik op andere machines.

De PC30-III is gekocht via Marktplaats, uit de erfenis van een overleden persoon, inclusief de 1404-monitor, Star LC-20 dotmatrix-printer, een computertafeltje en een opbergbak voor diskettes. Tussen de diskettes zitten de originele installatiediskettes voor MS-DOS 4.01 én een diskette met drivers voor Commodore-specifieke hardware (zoals de muispoort, die alleen compatible is met de Amiga tankmuis). Op de overige diskettes staat persoonlijke informatie van de vorige eigenaar.

Tot slot is de PC30-III door mijzelf voorzien van een 5,25" 40-track floppydrive, uit de schuurvondst in Bastogne (Bastenaken).

Dit document is opgesteld op de Commodore PC30-III op 4-3-2024.

Details

Algemeen

Serienummer: 060158

Accessoires: 1404, toetsenbord (stofkap) en Star LC-20

Vormfactor¹: Desktop

Configuratie

CPU: 80286 (12MHz)

Geheugen: 640KB

Diskettestations: 2 (3,5" 1.44MB en 5,25" 360KB)

Harde schijven: 1 (170 MB IDE (Maxtor))

CD/DVD: 0

Videokaart: ATI EGA Wonder 800+

Scherm: Commodore 1404 (amber monochroom)

Poorten

Muispoort

Serieel (1 25-pins, 1 9-pins)

Parallel (1)

AT-toetsenbord (zijkant)

Uitbreidingen

3COM Etherlink III TP

ISA seriële kaart (1x DB9)

Extra's en bijzonderheden

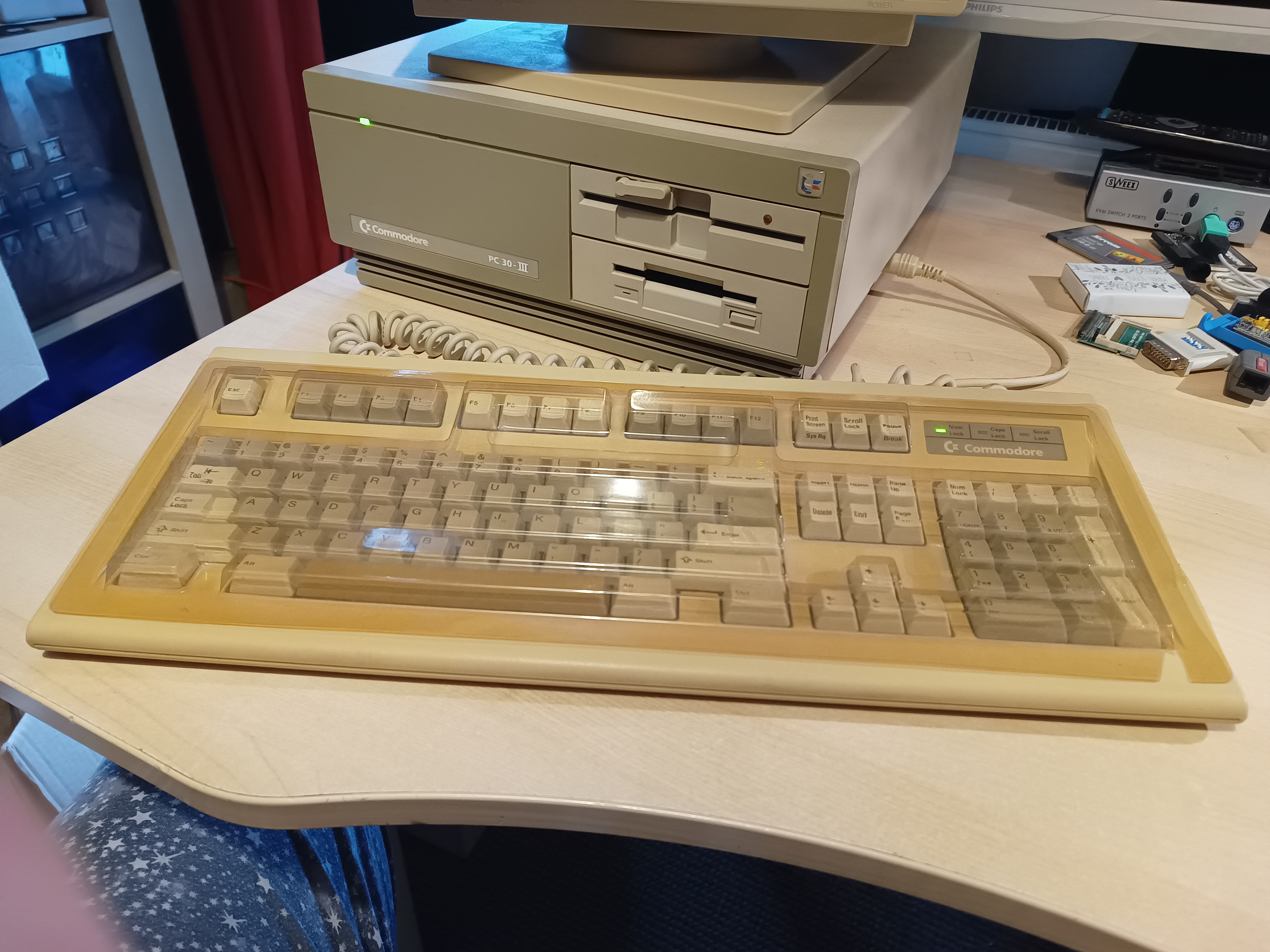

Originele stofkap voor het toetsenbord

CPU op 8MHz, anders raakt de 3Com-NIC de weg kwijt

Dallas klokchip, gemodificeerd door M. Miller met een CR2032 batterijhouder

Logboek

Foto's en video's

Gerelateerd

1) Vormfactor:
Desktop: liggende kast met ruimte voor monitor
Tower: staande kast
AIO (All-in-One): geïtegreerd scherm, niet draagbaar
Laptop: geïntegreerd LCD-scherm, toetsenbord en/of muis; draagbaar
Portable: in principe draagbaar maar liever niet
Homecomputer: toetsenbord en/of muis geïtegreerd in behuizing
